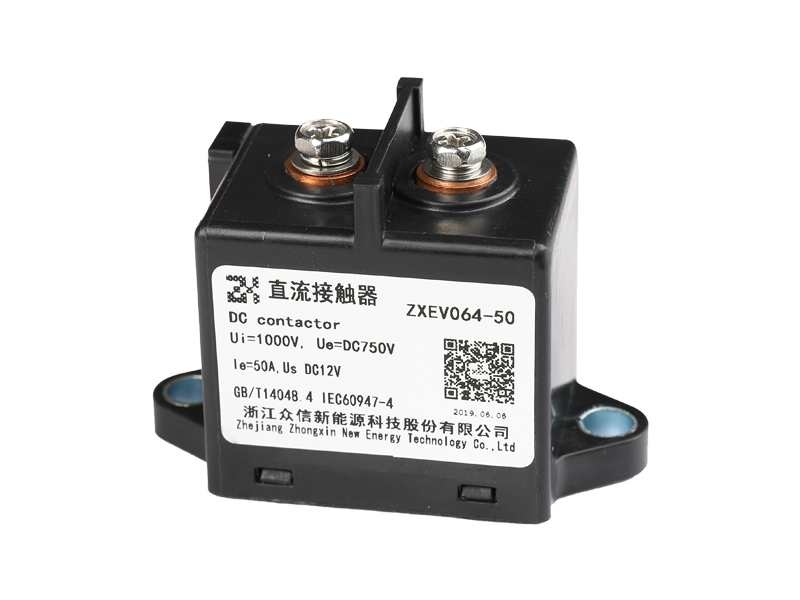

DC Contactor ZXEV064-50A High intentione direct current Nullam

DC Contactor ZXEV064-50A High intentione direct current Nullam

1. Parvum et leve: Interne certa signandi technologiam adhibent et implentur NITROGENIO quae facultas colligendi arcus alta est. Magna intentione DC brevi tempore abscindere potest.

2. Altus contactus reliability: Ob contactum in NITROGENIUM obsignatum, ergo oxidized non erit, etiam contactum pulverationis et probationis assequendum.

3. Salus et certa: Utere ad explosionem professionalem probationis structuram consilio, ad altiorem gradum securitatis consequendam, adiuvat magneticam exstinguitionem adiuvat ut celeriter onus DC praecidat.

4. Application: DC invectio acervi, vehiculis electricis, vehiculis hybridis, systematis altilium incurrentis, systematis generationis photovoltaicae potentiae ut dc applicatione alta voltage.

Nobis loquere PDF Download
  • Contactus Data
    Contactus onus (FLA) 50A/750VDC
    Contact Form 1H
    Voltage gutta per contactus per 50A 25mV Max @50A
    Limited current 200A 10秒
    Max commutatione current 500A，750VDC（1次）
    Max commutatione voltage 900VDC
    Max commutatione potentia 375KW
    Electric patientia 50A/450VDC-75000次（ Resistens onus
    50A/750VDC-2000次（ onus resistens
    Mechanica patientia 2*10 5次
    Auxiliares switch No
    Morbi laoreet euismod
    Nulla resistentia 1000M Ω（1000VDC)
    Dielectric vi (Coil ad contactum/Per apertum contactum) 4000VAC 1 min
    3000VAC 1 min
    Tempus agunt ≤30ms
    Dimittis tempus ≤10ms
    Inpulsa resistentia functionis
    196m/s² (20G以上)
    Repugnantia inpulsa perniciosius
    490m/s²(50G以上)
    Ambientium, temperatus
    -40～85℃
    Umor
    5～85%RH
    Virbration resistentia 10-200HZ，49m/s²
    Terminal
    M4 Internum filum
    Unitas pondus
    160g
    sarcina
    Epoxy encapsulation
    Coil Data
    Coil resistentia (Ω±10%)@23℃
    Nominal coil voltage Min operating voltage Dimittis voltage Coil potentia consummatio
    12VDC ≤9VDC ≥1VDC 3W
    24VDC ≤18VDC ≥2VDC 3W

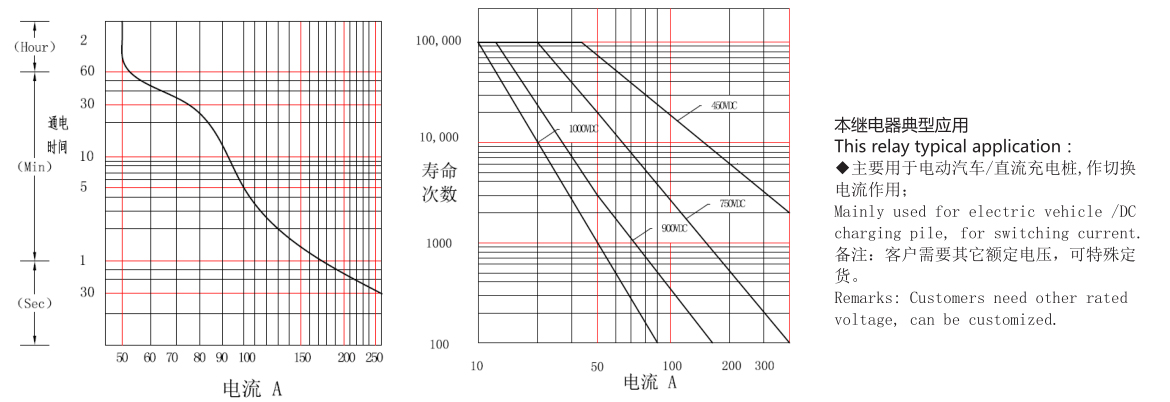

    Referencd Curve

  • 1.  Cum inaugurari tabulam nullam, ne nexum malum intercludat, quaeso utere fullo fullonibus, vernis fullonibus et nucis haerens, laminae connectentes externae clausae ad proximam nullam partem terminalem indigent, nexum bonum efficiunt. Sequentia connexionis rectae febrem gravem movere potest et ad fila liquare vel adurere potest.

    2.     Nullam terminationem habent longitatis differentiam, quaeso eam rectam connexionem secundum superficiem – in nullam facere. Si nexus vertatur verticitas, effectus electricae valde minuentur.

    3. Contactus parametri aestimationes impedimento sunt valores loading, causa inductiva et capacitiva utens, rogamus ut salum trahant, vel vitam electricam declinent, et defectum abscindant.

    4. Placere devita install apud validum campum magneticum (qualis est transformator, circum magneticus) et prope elementum calefactivum.

    5. Prohibetur nullam in plus quam uti ambitus temperaturas range -40℃～85℃） ponere diu, alioquin facile partes plasticae senescentes et ictum producti efficiendi causant.

    6. Placere adhaesionem adeps et alia in termino devita, aptam connexionis filum elige, alioquin ad calorem terminalem abnormalem, infra notitias referendas;

    • ZXEV03-50A: Nominal cross-section 16mm² above
    • ZXEV02-100A: Nominal cross-sectioni 40mm² supra
    • ZXEV01-150A: Nominal cross-sectionem 50mm² supra
    • ZXEV01-200A: Nominal cross-section 60mm² above
    • ZXEV01-250A: Nominal cross-sectioni 80mm² supra
    • ZXEV01-300A: Nominal cross-sectionem 100mm² supra

    7.  Cochleas torques densis potestatem intra ictum sequentium regularum, si facultatem excedunt, torques nimius damnum inferre potest.

    (I) Terminal installed pars exterius staminea

    • M5 Nut（ZXEV03-50A）：2Nm～4Nm；
    • M6 Nut（ZXEV02-100A、ZXEV01-150A）：3Nm～4Nm；
    • M8 Nut（ZXEV01-200A、ZXEV01-250A、ZXEV01-300A）6Nm～8Nm。

    (II) terminales installed pars interne staminea

    • M4 Screw：3Nm～4Nm
    • M6 Screw：3Nm～4Nm
